周辺機器
新型リフロー炉用小型窒素ガス発生装置「RA-11」
型式 RA-11
窒素発生量/20Nm3/h
窒素ガス純度/99.99%
窒素ガス圧力/0.5MPa
寸法/1,200x870x1,380mm
重量/680kg
実装向け機種 VFR-4010N（新型N2リフロー装置）
SELBOII-350SJHDDD（インライン式セレクティブはんだ付け装置）

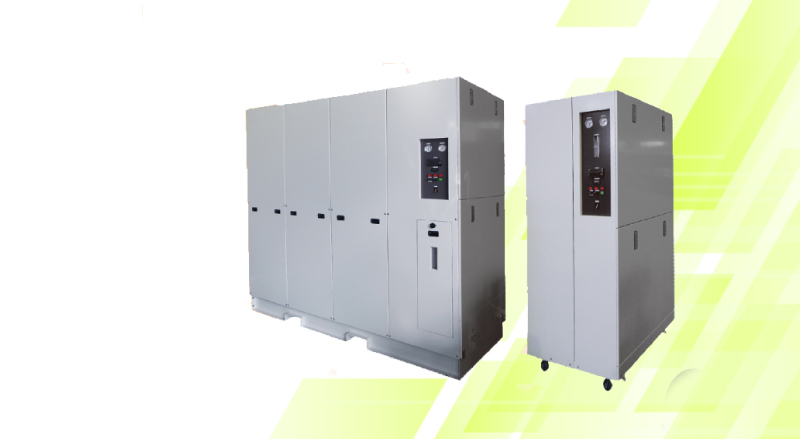

省エネ型窒素ガス発生装置「NEIIシリーズ」
型式 NE4-11KII
窒素発生量/20Nm3/h
窒素ガス純度/99.99(%)
窒素ガス圧力/0.5MPa
寸法/ 693×1,160×1,700mm
重量/650kg
実装向け機種 VFR-4010N（新型N2リフロー装置）
SELBOII-350SJHDDD（インライン式セレクティブはんだ付け装置）

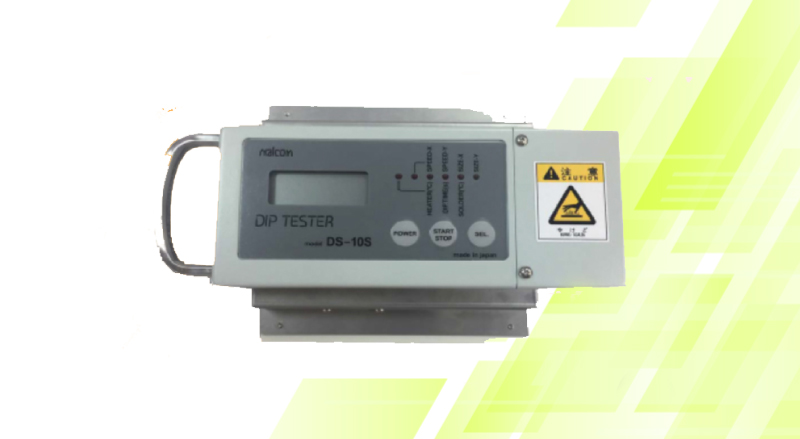

DS-10S（マルコム）「セレクティブはんだ付け装置専用ディップテスター」

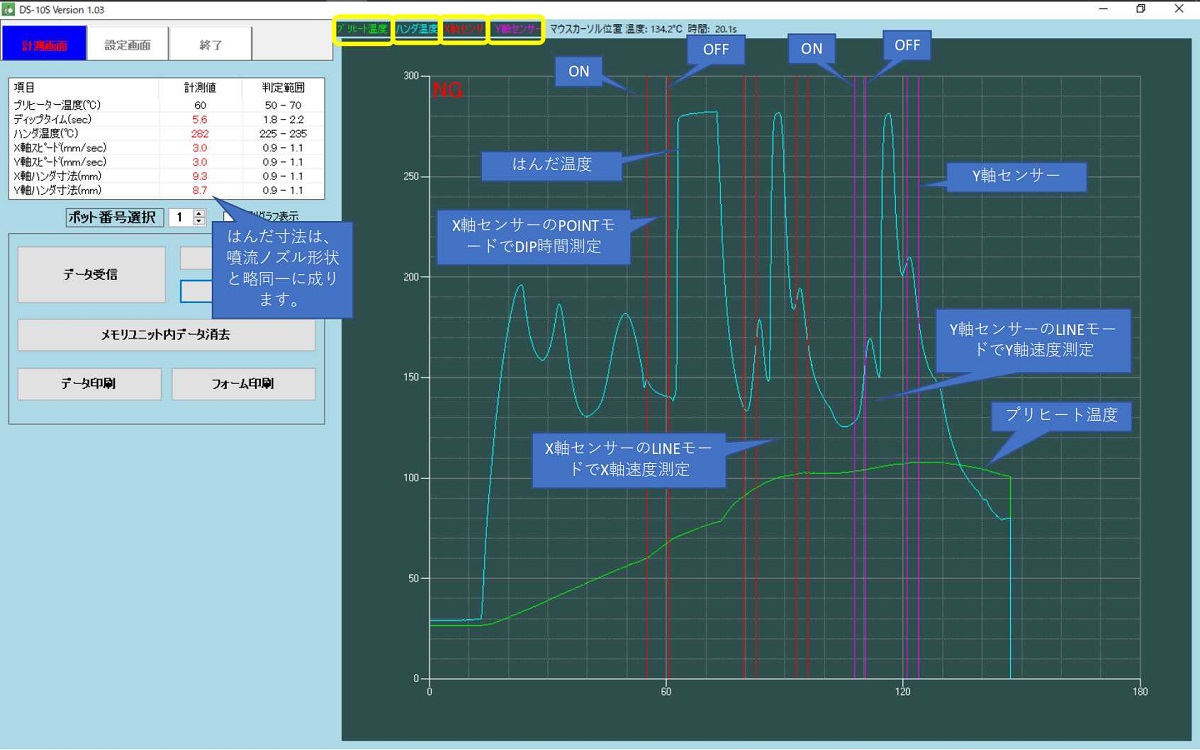

ポイントはんだ付け装置の管理に便利な機能が備わってます。
- 予熱温度測定機能 （予熱ヒーターの温度を模擬的に基板表面温度として表示します）
- はんだ付け時間を測定表示します（X軸センサーのON/OFFを利用して測定します）
- はんだ温度を測定し表示します。
- XY軸スピードを測定して表示します。
- XY動作上、はんだ当たり幅を測定して表示します（XY軸のセンサー通過時間と速度から計算しています）
