X series

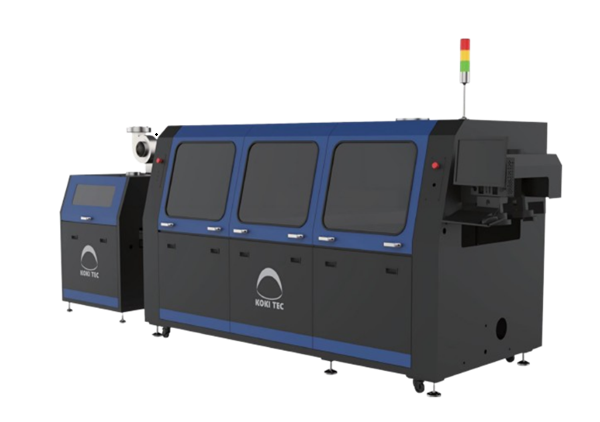

FLOX-350
外付けフラクサ式ウェーブはんだ付け装置
・外部フラクサ式で高い安全性と簡易メンテナンス
・高効率モータで優れた予熱システム
・特殊搬送設計で安定した搬送
・高効率排気フードによる異物落下防止
| 外形寸法 | L5050 x W1420 x H1750 (mm) |
|---|---|
| 対応基板寸法（幅） | 50～350 (mm) |
| 装置重量 | 約1850kg |
| 電源 | 三相 AC 200V/380V 50/60Hz |

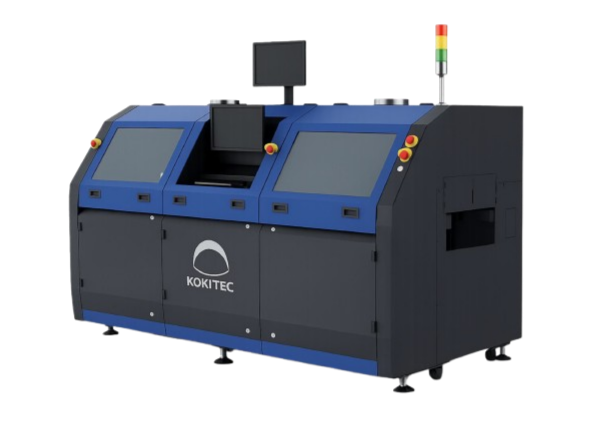

SELEX-400
インライン式セレクティブはんだ付け装置
・高精度フラックス塗布で安定品質
・高効率予熱コンビネーションによる各ポイントで独立したパラメータ設定が可能（下部赤外線、上部熱風、オプション）
・オンライン/オフライン編集をサポート
・前工程のはんだ付け状況をリアルタイム監視
| 外形寸法 | L2710 x W1930 x H1630 (mm) |
|---|---|
| 対応基板寸法 | 400 x 450 (mm) |
| 装置重量 | 約2000 (kg) |
| 電源 | 三相 AC200V 50/60Hz |
| はんだ槽容量 | 16 (kg) |

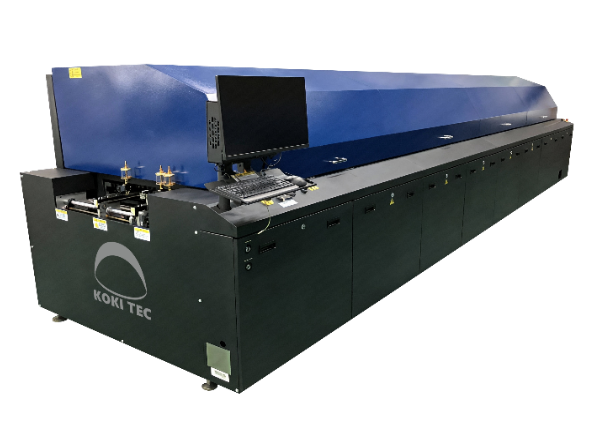

REIX-4010N
リフロー炉
・高効率でムラのない加熱を実現し、省エネ仕様
・熱損失を抑える断熱構造
・高精度PLC制御による安定した温度管理
・高耐久設計でメンテナンス負荷とランニングコストを低減
・温度監視やMES連携に対応した高度なデータ機能
| 外形寸法 | L6400 x W1580 x H1650 (mm) |
|---|---|
| 対応基板寸法（幅） | 最小50mm、最大400mm |
| 装置重量 | 2500～2700kg |
| 搬送速度 | 300～2000mm/min |
| 加熱部 | 上部10/下部10ゾーン |
| 冷却部 | 水冷式3ゾーン（チラー内蔵） |
| 電源 | 三相 AC 200V/380V 50/60Hz |
| 生産時消費電力 | 10kW |
