ウェーブソルダリングシリーズ

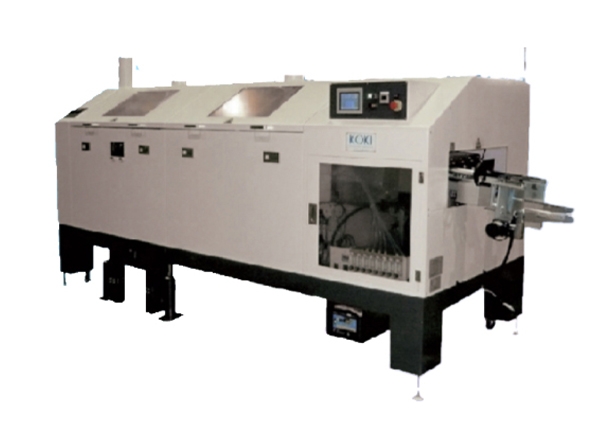

GFL-350N
フルパージ式N2傾斜型噴流はんだ槽
キャリアレス傾斜方式の基板搬送コンベヤと独自のダブルウェーブ式噴流はんだ槽で高品質のはんだ付けを実現
フルパージ方式により窒素雰囲気内でのはんだ付けが可能

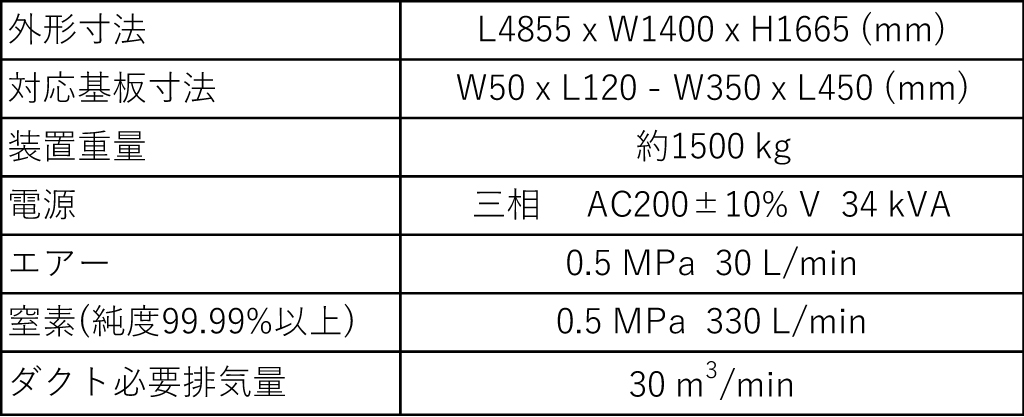

| 外形寸法 | L4855 x W1400 x H1665 (mm) |
|---|---|
| 対応基板寸法 | W50 x L120 – W350 x L450 (mm) |
| 装置重量 | 約1500 kg |
| 電源 | 三相 AC200±10% V 34 kVA |
| エアー | 0.5 MPa 30 L/min |
| 窒素(純度99.99%以上) | 0.5 MPa 330 L/min |
| ダクト必要排気量 | 40 m3/min |

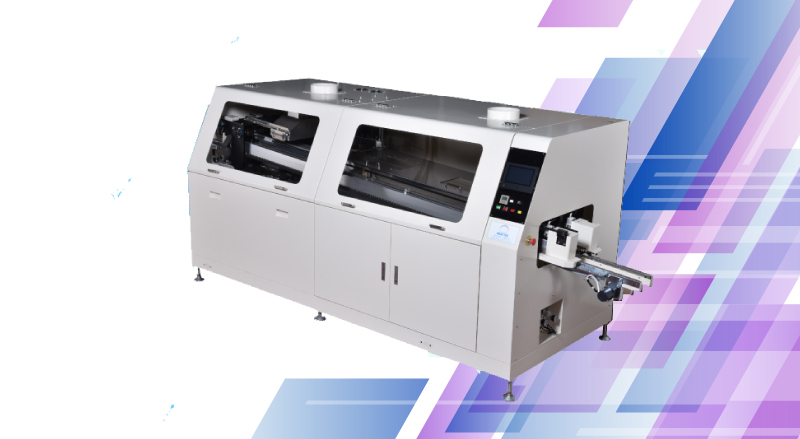

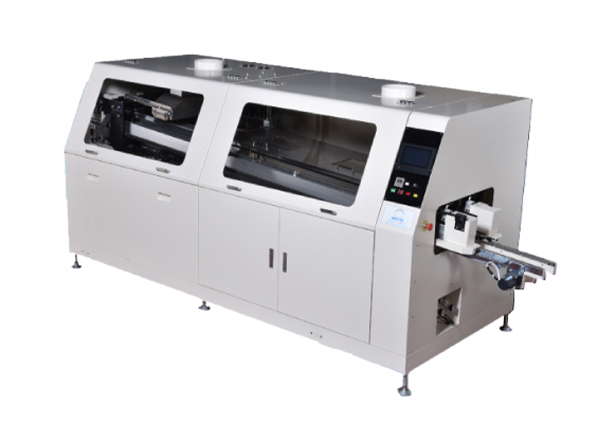

WS-401LF
大気式傾斜型噴流はんだ槽
キャリアレス傾斜方式の基板搬送コンベヤと独自のダブルウェーブ式噴流はんだ槽で高品質のはんだ付けを実現

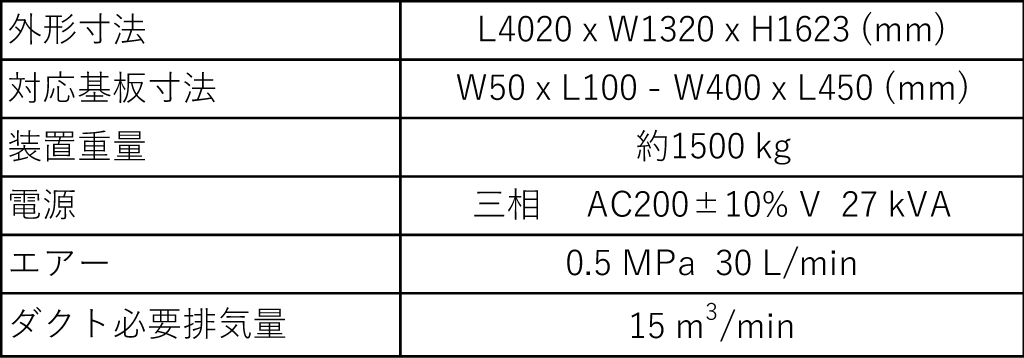

| 外形寸法 | L4020 x W1320 x H1623 (mm) |
|---|---|
| 対応基板寸法 | W50 x L100 – W400 x L450 (mm) |
| 装置重量 | 約1500 kg |
| 電源 | 三相 AC200±10% V 27 kVA |
| エアー | 0.5 MPa 30 L/min |
| ダクト必要排気量 | 15 m3/min |

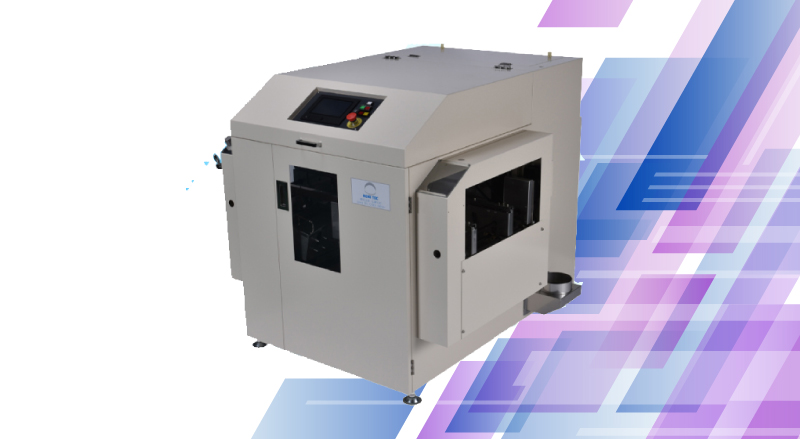

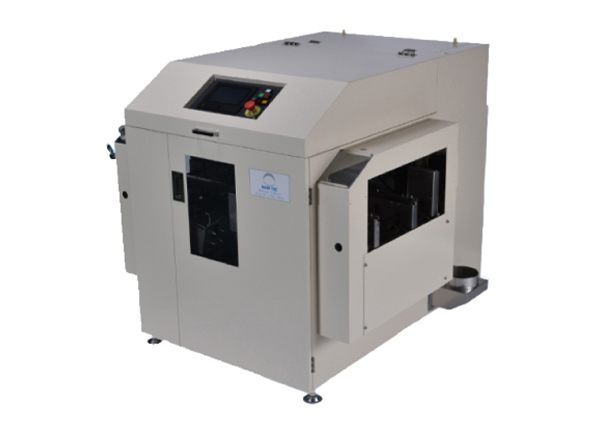

VIS-400
インライン式スプレーフラクサ
高性能フラックス塗布
定量ポンプ式と加圧式の選択が可能

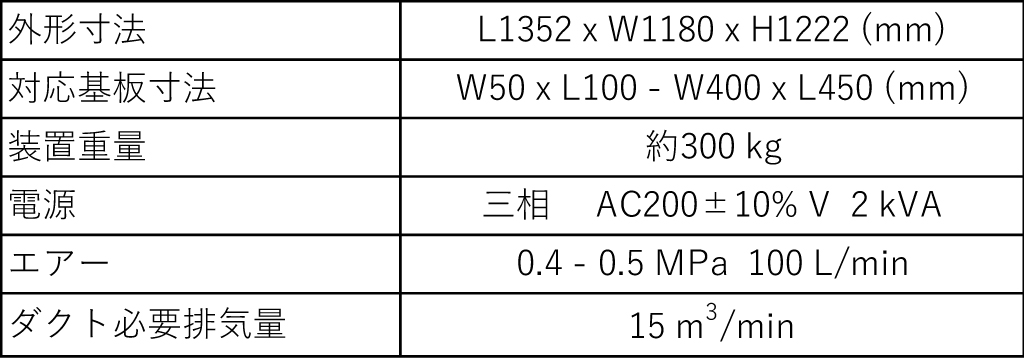

| 外形寸法 | L1352 x W1180 x H1222 (mm) |
|---|---|
| 対応基板寸法 | W50 x L100 – W400 x L450 (mm) |
| 装置重量 | 約300 kg |
| 電源 | 三相 AC200±10% V 2 kVA |
| エアー | 0.4 – 0.5 MPa 100 L/min |
| ダクト必要排気量 | 15 m3/min |
