マウンタ

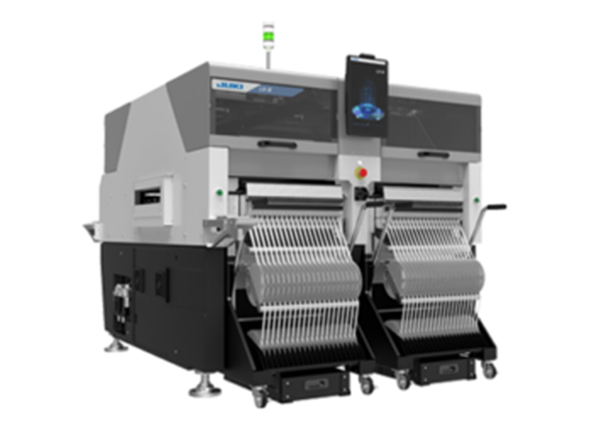

高速フレキシブルマウンタ（LX-8）
2ヘッド仕様クラス最高水準の高速搭載と面積生産性を実現
“クラス最高水準105,000CPH* を誇る超高速搭載、省スペースながら高い
面積生産性を誇り、高効率生産を実現します。”
（製造元：JUKI株式会社）

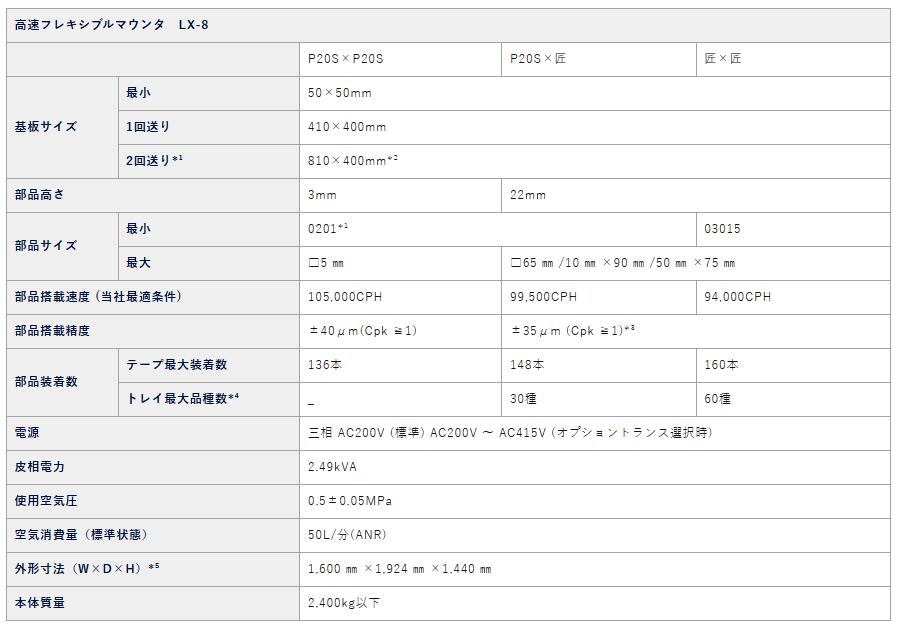

| P20S×P20S | P20S×匠 | 匠×匠 | |||||
| 基板サイズ | 最小 | 50×50mm | |||||
| 1回送り | 410×400mm | ||||||
| 2回送り*¹ | 810×400mm*² | ||||||
| 部品高さ | 3mm | 22mm | |||||
| 部品サイズ | 最小 | 0201*¹ | 3015 | ||||
| 最大 | 5㎜ | 65㎜ /10㎜×90㎜ /50㎜×75㎜ | |||||
| 部品搭載速度 (当社最適条件) | 105,000CPH | 99,500CPH | 94,000CPH | ||||
| 部品搭載精度 | ±40μm(Cpk ≧1) | ±35μm (Cpk ≧1)*³ | |||||
| 部品装着数 | テープ最大装着数 | 136本 | 148本 | 160本 | |||
| トレイ最大品種数*⁴ | _ | 30種 | 60種 | ||||
| 電源 | 三相 AC200V (標準) AC200V ～ AC415V (オプショントランス選択時) | ||||||
| 皮相電力 | 2.49kVA | ||||||
| 使用空気圧 | 0.5±0.05MPa | ||||||
| 空気消費量（標準状態） | 50L/分(ANR) | ||||||
| 外形寸法（W×D×H）*⁵ | 1,600㎜ ×1,924㎜ ×1,440㎜ | ||||||
| 本体質量 | 2,400kg以下 | ||||||
*1 詳細はお問い合わせください
*2 工場出荷時選択
*3 レーザ認識の場合
*4 TR8SRの場合
*5 奥行Dはディスプレイを含まず、高さHは搬送高さ900㎜の場合でシグナルライトを含みません。
高速スマートモジュラーマウンタ（RS-2）
レーザセンサを基板に近づけ、吸着から搭載までの移動時間を短縮したことで、1ヘッドマウンタ、クラス最速タクト 50,000CPH*を実現しました。
部品サイズは03015 から74m角、または50m×150mまで対応可能。また部品高さは、最大 25mまでと幅広い部品搭載に対応できます。
リード部品のリードの浮きや BGA のボールの変形を検出し、不良部品の搭載を防止します。高精度なコプラナリティチェックをすることにより、製品の信頼性をよりー層高めます。
（製造元：JUKI株式会社）

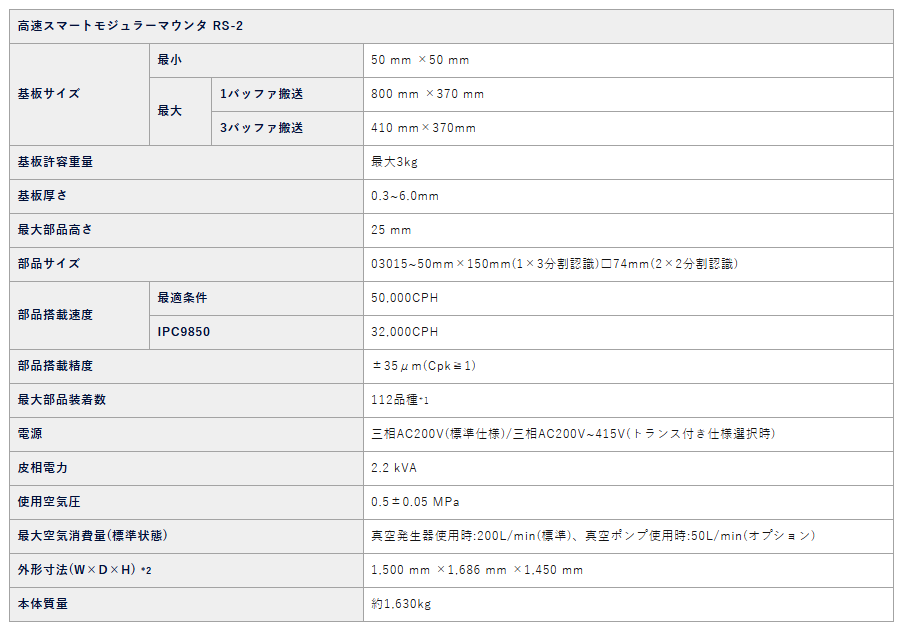

| 基板サイズ | 最小 | 50 mm ×50 mm | |
|---|---|---|---|
| 最大 | 1バッファ搬送 | 800 mm ×370 mm | |
| 3バッファ搬送 | 410 mm×370mm | ||
| 基板許容重量 | 最大3kg | ||
| 基板厚さ | 0.3~6.0mm | ||
| 最大部品高さ | 25 mm | ||
| 部品サイズ | 03015~50mm×150mm(1×3分割認識)74mm(2×2分割認識) | ||
| 部品搭載速度 | 最適条件 | 50,000CPH | |
| IPC9850 | 32,000CPH | ||
| 部品搭載精度 | ±35μm(Cpk≧1) | ||
| 最大部品装着数 | 112品種*1 | ||
| 電源 | 三相AC200V(標準仕様)/三相AC200V~415V(トランス付き仕様選択時) | ||
| 皮相電力 | 2.2 kVA | ||
| 使用空気圧 | 0.5±0.05 MPa | ||
| 最大空気消費量(標準状態) | 真空発生器使用時:200L/min(標準)、真空ポンプ使用時:50L/min(オプション) | ||
| 外形寸法(W×D×H)*2 | 1,500 mm ×1,686 mm ×1,450 mm | ||
| 本体質量 | 約1,630kg | ||
*1 RFフィーダ(RFO8AS)使用時
*2 外形寸法記載においてD寸法は正面操作モ二タを含まず、H寸法はシグナルライトを含まない高さとなります。
高速コンパクトモジュラーマウンタ（RX-8）
クラス最高タクト42,000CPH（最適条件）の高速搭載を実現
幅広い部品対応力 0201※～74㎜角、または150×50㎜、部品高さ最大25㎜まで対応可能。また部品高さに合わせ、レーザーセンサの高さを6段階に自動可変する新開発「匠ヘッド」搭載
最適なラインバランスと最高のスループットを実現
レーザ、ビジョン認識技術で高速、高精度な部品認識を実現
（製造元：JUKI株式会社）

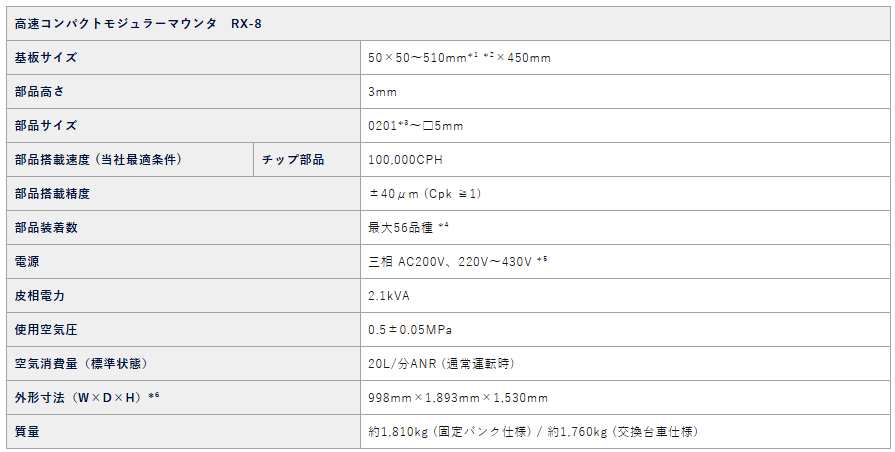

| 基板サイズ | 50×50～510mm*¹ *²×450mm | |
|---|---|---|
| 部品高さ | 3mm | |
| 部品サイズ | 0201*³～□5mm | |
| 部品搭載速度 (当社最適条件) | チップ部品 | 100,000CPH |
| 部品搭載精度 | ±40μm (Cpk ≧1) | |
| 部品装着数 | 最大56品種 *⁴ | |
| 電源 | 三相 AC200V、220V～430V *⁵ | |
| 皮相電力 | 2.1kVA | |
| 使用空気圧 | 0.5±0.05MPa | |
| 空気消費量（標準状態） | 20L/分ANR (通常運転時) | |
| 外形寸法（W×D×H）*⁶ | 998mm×1,893mm×1,530mm | |
| 質量 | 約1,810kg (固定バンク仕様) / 約1,760kg (交換台車仕様) | |
*1 基板サイズの X 軸が 50 ㎜～ 350 ㎜までの場合、BOC、BAD マーク、2D コードを認識可能です。
*2 長尺基板モード時 (X 軸が 420 ㎜までは二枚同時生産が可能です）。
*3 詳細はお問い合わせください。
*4 RF08AS を使用した場合
*5 220V-430V 仕様については、別途トランスオプションが必要です。
*6 奥行きD はディスプレイを含まず、高さH は搬送高さ900㎜の場合でシグナルライトを含みません。

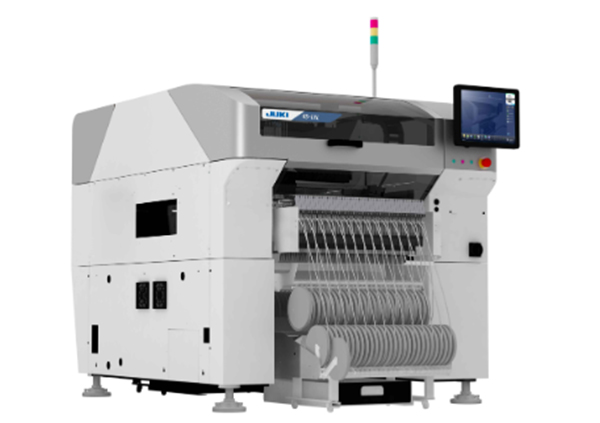

高速スマートモジュラーマウンタ
クラス最高タクト42,000CPH（最適条件）の高速搭載を実現
幅広い部品対応力 0201※～74㎜角、または150×50㎜、部品高さ最大25㎜まで対応可能。また部品高さに合わせ、レーザーセンサの高さを6段階に自動可変する新開発「匠ヘッド」搭載
最適なラインバランスと最高のスループットを実現
レーザ、ビジョン認識技術で高速、高精度な部品認識を実現
（製造元：JUKI株式会社）

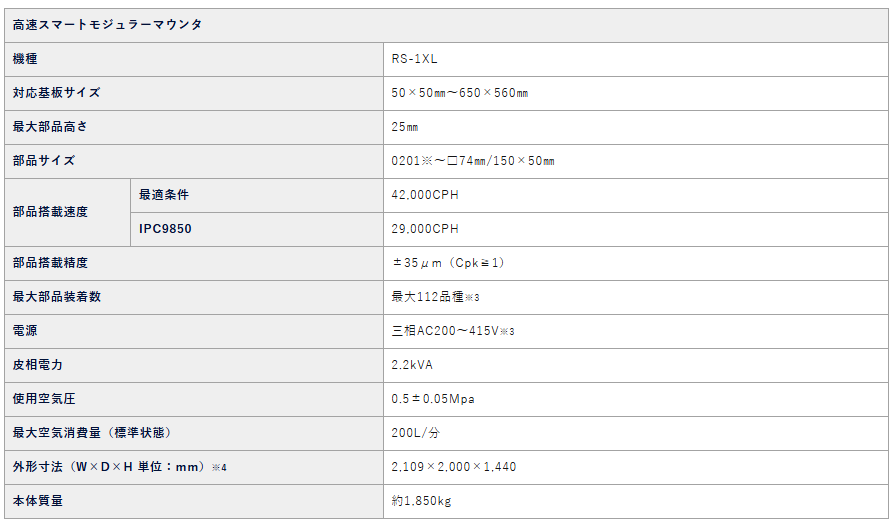

| 機種 | RS-1XL | |
|---|---|---|
| 対応基板サイズ | 50×50㎜～650×560㎜ | |
| 最大部品高さ | 25㎜ | |
| 部品サイズ | 0201※～□74㎜/150×50㎜ | |
| 部品搭載速度 | 最適条件 | 42,000CPH |
| IPC9850 | 29,000CPH | |
| 部品搭載精度 | ±35μm（Cpk≧1） | |
| 最大部品装着数 | 最大112品種※3 | |
| 電源 | 三相AC200～415V※3 | |
| 皮相電力 | 2.2kVA | |
| 使用空気圧 | 0.5±0.05Mpa | |
| 最大空気消費量（標準状態） | 200L/分 | |
| 外形寸法（W×D×H 単位：mm）※4 | 2,109×2,000×1,440 | |
| 本体質量 | 約1,850kg | |
※1 対応につきましてはお問い合わせください。
※2 RFフィーダ（RF08AS）使用時
※3 AC200V以外はトランスユニット（オプション）が必要です。
※4 外形寸法記載において、D寸法は正面操作モニタを含みません。H寸法はシグナルライトを含まない高さとなります。
