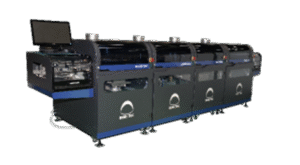

セレクティブはんだ付けシリーズ インラインタイプ

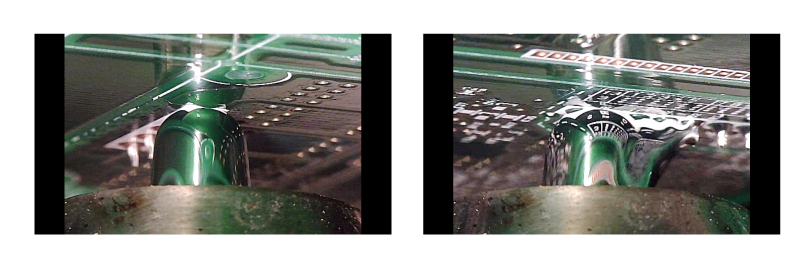

ポイント噴流はんだ付けを用いた後付け工程の自動化装置 はんだ付け品質の向上とはんだ不良率低減を実現 インライン式での省人化、自動段替え(OP)に対応

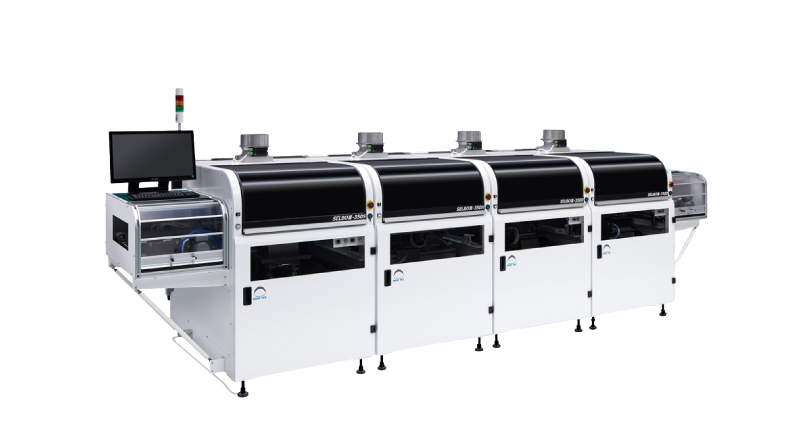

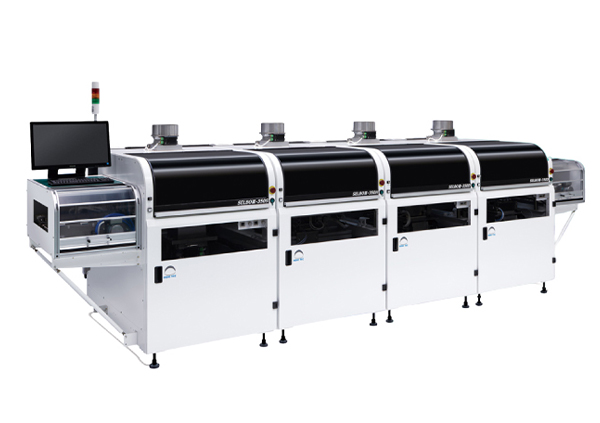

SELBOIIIモデル
単独制御機構によりモジュール運転が可能となり、生産ラインをフレキシブルに構築可能 新機能『基板反り検知機能』によりノズルと部品接触問題を回避(OP) 複数DIP槽構成対応にて量産にも対応。 フロー半田槽の老朽化更新での置き換え需要急増 スプレーフラクサ、予熱を複数使用することも可能
※フラクサは、2流体ノズル(S)とエアロジェットノズル(SJ)に対応しています。 ※各数値は、1モジュールあたりの数値です。オプション構成やモジュールの組み合わせにより変更になる場合があります。

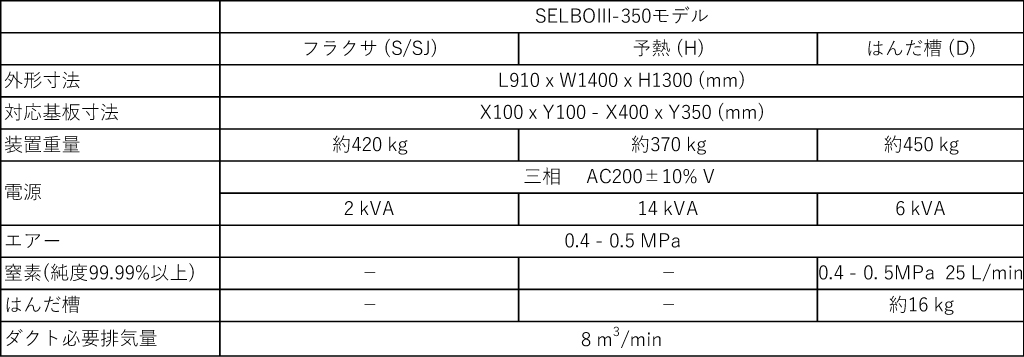

| SELBOIII-350モデル | |||
| フラクサ (S/SJ) | 予熱 (H) | はんだ槽 (D) | |
| 外形寸法 | L910 x W1400 x H1300 (mm) | ||
| 対応基板寸法 | X100 x Y100 – X400 x Y350 (mm) | ||
| 装置重量 | 約420 kg | 約370 kg | 約450 kg |
| 電源 | 三相 AC200V±10% | ||
| 2 kVA | 14 kVA | 6 kVA | |
| エアー | 0.4 – 0.5 MPa | ||
| 窒素(純度99.99%以上) | – | – | 0.4 – 0.5MPa 25 L/min |
| はんだ槽 | – | – | 約16 kg |
| ダクト必要排気量 | 8 m³/min | ||

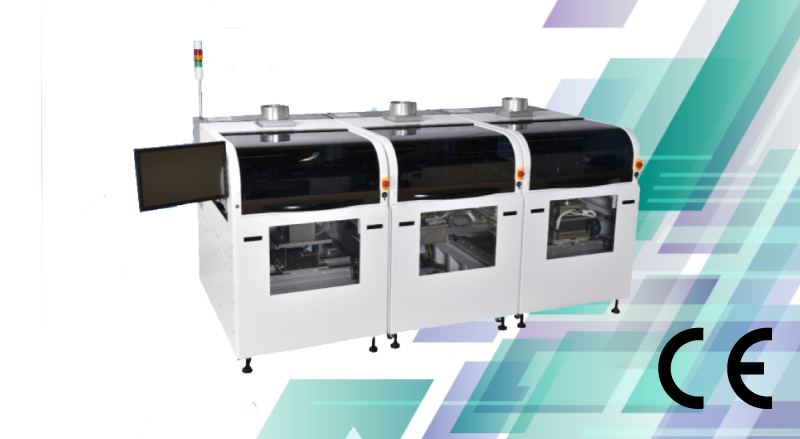

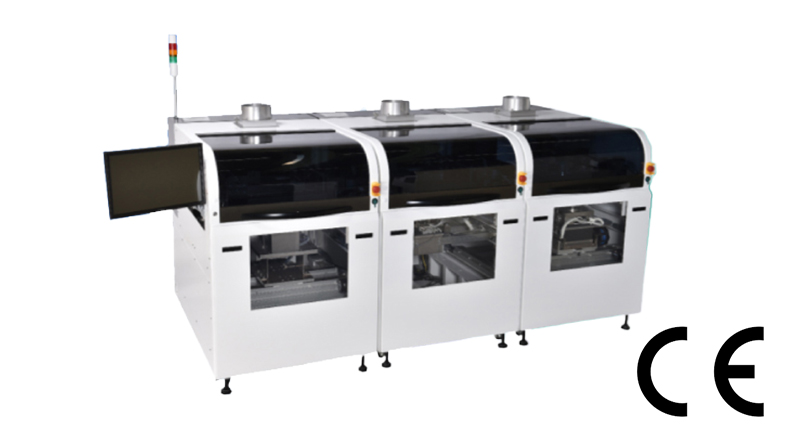

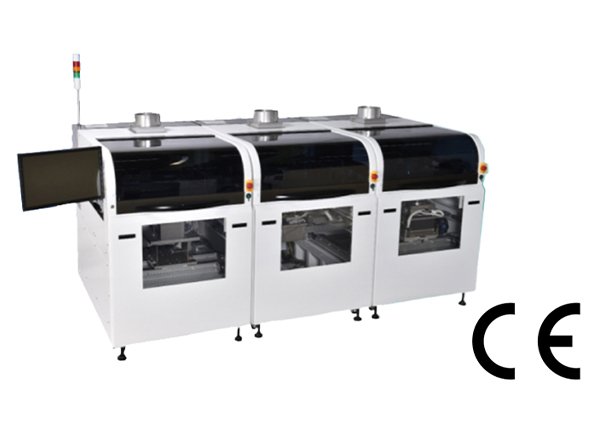

SELBOⅡモデル
生産品種に応じたモジュール構成を選択可能 多様なオプション構成により、生産基板に応じたはんだ付けを実現 バーコードを使用した自動段替えにより多品種小ロットの混流生産が可能 CEマーク取得モデルあり
※フラクサは、2流体ノズル(S)とエアロジェットノズル(SJ)に対応しています。 ※各数値は、1モジュールあたりの数値です。オプション構成やモジュールの組み合わせにより変更になる場合があります。

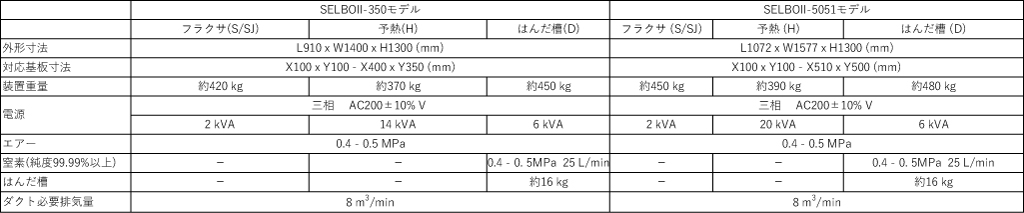

| SELBOII-350モデル | SELBOII-5051モデル | |||||
| フラクサ(S/SJ) | 予熱(H) | はんだ槽(D) | フラクサ (S/SJ) | 予熱 (H) | はんだ槽 (D) | |
| 外形寸法 | L910 x W1400 x H1300 (mm) | L1072 x W1577 x H1300 (mm) | ||||
| 対応基板寸法 | X100 x Y100 – X400 x Y350 (mm) | X100 x Y100 – X510 x Y500 (mm) | ||||
| 装置重量 | 約420 kg | 約370 kg | 約450 kg | 約450 kg | 約390 kg | 約480 kg |
| 電源 | 三相 AC200V±10% | 三相 AC200V±10% | ||||
| 2 kVA | 14 kVA | 6 kVA | 2 kVA | 20 kVA | 6 kVA | |
| エアー | 0.4 – 0.5 MPa | 0.4 – 0.5 MPa | ||||
| 窒素(純度99.99%以上) | – | – | 0.4 – 0.5MPa 25 L/min | – | – | 0.4 – 0.5MPa 25 L/min |
| はんだ槽 | – | – | 約16 kg | – | – | 約16 kg |
| ダクト必要排気量 | 8 m³/min | 8 m³/min | ||||

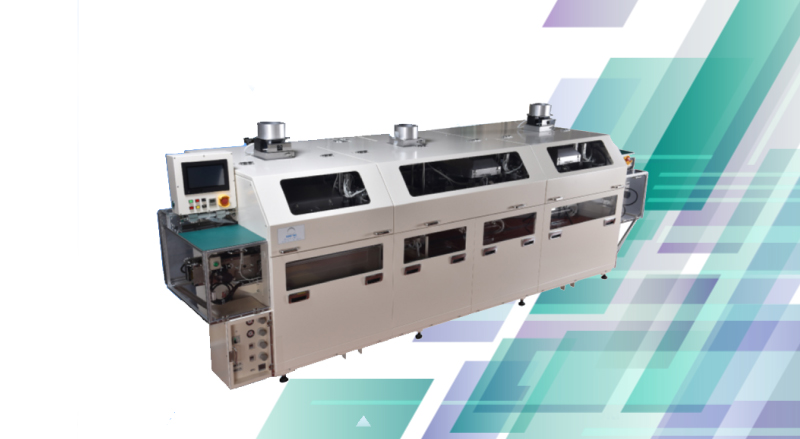

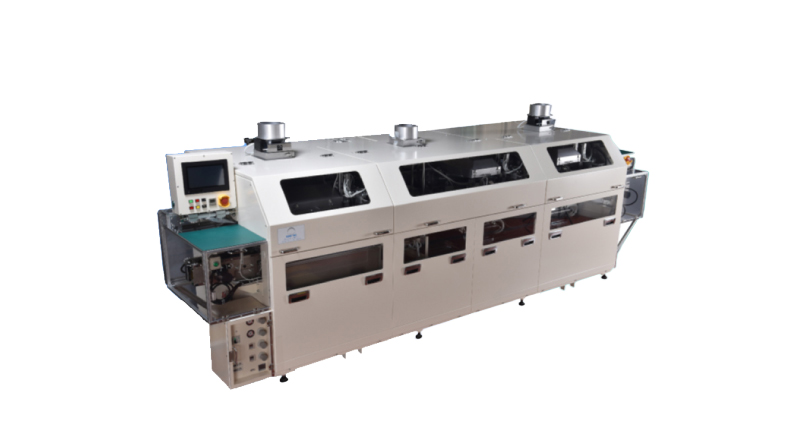

EQSモデル
ワンフレーム構造。DIP槽構成は2槽または3槽を選択 多様なオプション構成により、生産基板に応じたはんだ付けを実現 バーコードを使用した自動段替えにより多品種小ロットの混流生産が可能
※各数値は、オプション構成により変更になる場合があります。 ※フラクサは、2流体ノズル(S)とエアロジェットノズル(SJ)に対応しています。

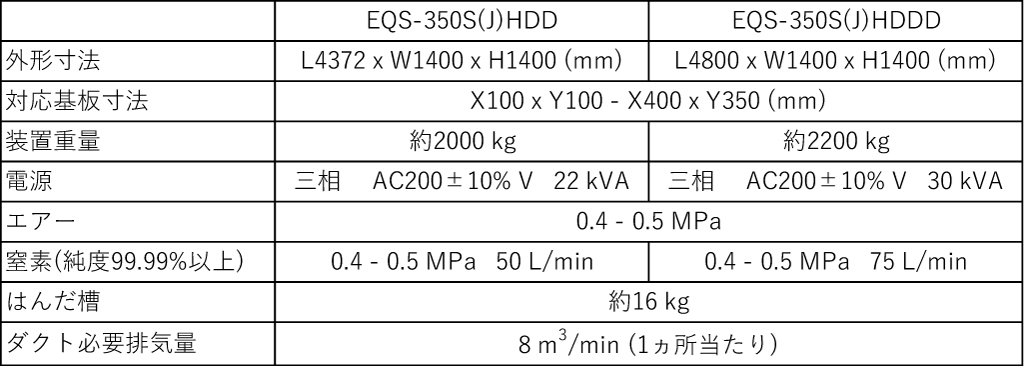

| EQS-350(S/SJ)HDD | EQS-350(S/SJ)HDDD | |
| 外形寸法 | L4372 x W1400 x H1400 (mm) | L4800 x W1400 x H1400 (mm) |
| 対応基板寸法 | X100 x Y100 – X400 x Y350 (mm) | |
| 装置重量 | 約2000 kg | 約2200 kg |
| 電源 | 三相 AC200V±10% 22 kVA | 三相 AC200V±10% 30 kVA |
| エアー | 0.4 – 0.5 MPa | |
| 窒素(純度99.99%以上) | 0.4 – 0.5 MPa 50 L/min | 0.4 – 0.5 MPa 75 L/min |
| はんだ槽 | 約16 kg | |
| ダクト必要排気量 | 8 m³/min (1ヵ所当たり) | |
EQSSモデル
はんだ槽1槽対応の省スペースタイプ モジュール追加によりはんだ槽2槽構成まで変更可能
※各数値は、オプション構成により変更になる場合があります。 ※フラクサは、2流体ノズル(S)とエアロジェットノズル(SJ)に対応しています。

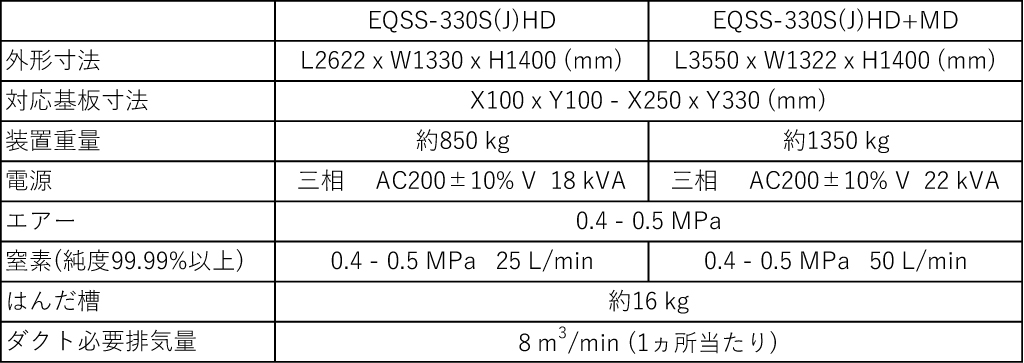

| EQSS-330(S/SJ)HD | EQSS-330(S/SJ)HD+MD | |
| 外形寸法 | L2622 x W1330 x H1400 (mm) | L3550 x W1322 x H1400 (mm) |
| 対応基板寸法 | X100 x Y100 – X250 x Y330 (mm) | |
| 装置重量 | 約850 kg | 約1350 kg |
| 電源 | 三相 AC200V±10% 18 kVA | 三相 AC200V±10% 22 kVA |
| エアー | 0.4 – 0.5 MPa | |
| 窒素(純度99.99%以上) | 0.4 – 0.5 MPa 25 L/min | 0.4 – 0.5 MPa 50 L/min |
| はんだ槽 | 約16 kg | |
| ダクト必要排気量 | 8 m³/min (1ヵ所当たり) | |
