挿入機

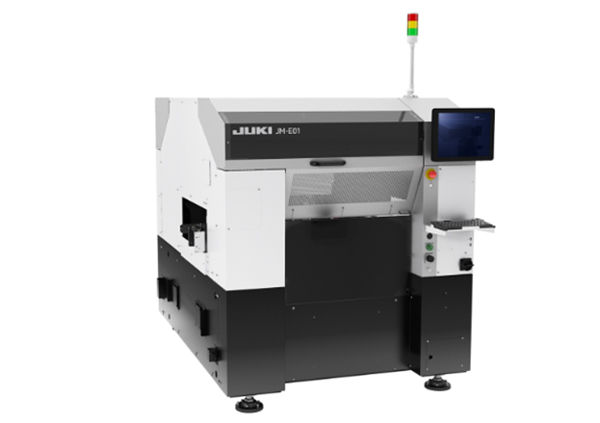

マルチタスクプラットフォーム（JM-E01）

部品挿入作業とねじ締め作業、複数工程の自動化を実現した汎用性の高いマシンです。基板サイズ800㎜×560㎜*¹、​重さ10㎏*²まで対応可能です。
“単機能の専用機を複数台並べる必要なく、1台で多様な部品に対応可能。
工場内の省スペース化、高い投資効率を実現します。”
XY軸構造を採用。ヘッドユニット軸を2軸にすることで、対応部品サイズが拡大しました。
（製造元：JUKI株式会社）

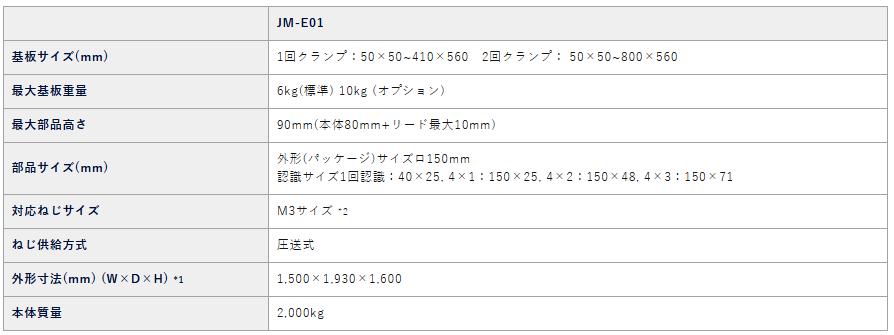

基板サイズ(mm) 1回クランプ：50×50~410×560　2回クランプ： 50×50~800×560
最大基板重量 6kg(標準) 10kg (オプション)
最大部品高さ 90mm(本体80mm+リード最大10mm)
部品サイズ(mm) 外形(パッケージ)サイズロ150mm
認識サイズ1回認識：40×25, 4×1：150×25, 4×2：150×48, 4×3：150×71
対応ねじサイズ M3サイズ*2
ねじ供給方式 圧送式
外形寸法(mm) (W×D×H)*1 1,500×1,930×1,600
本体質量 2,000kg

*1 搬送高さ900mmの場合
*2 詳細はお問い合わせください

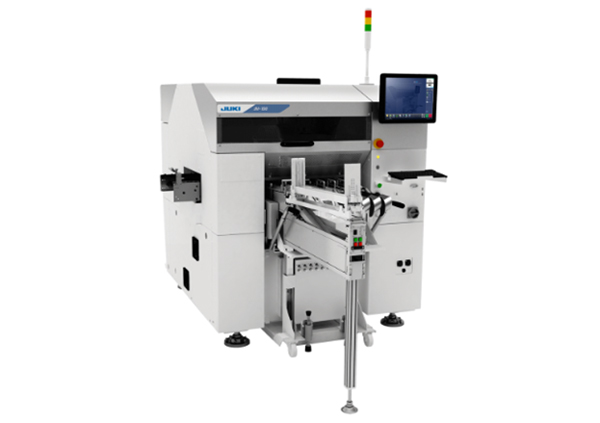

マルチタスクプラットフォーム（JM-100）

高速挿入（吸着ノズル：0.6秒、グリッパノズル：0.8秒/1部品）クラス最高タクトを実現。
認識センサの高さがかわる新開発「匠ヘッド」搭載
充実の供給機*
実装ソフトウェアJaNetsとの組み合わせで設備の見える化を実現
（製造元：JUKI株式会社）

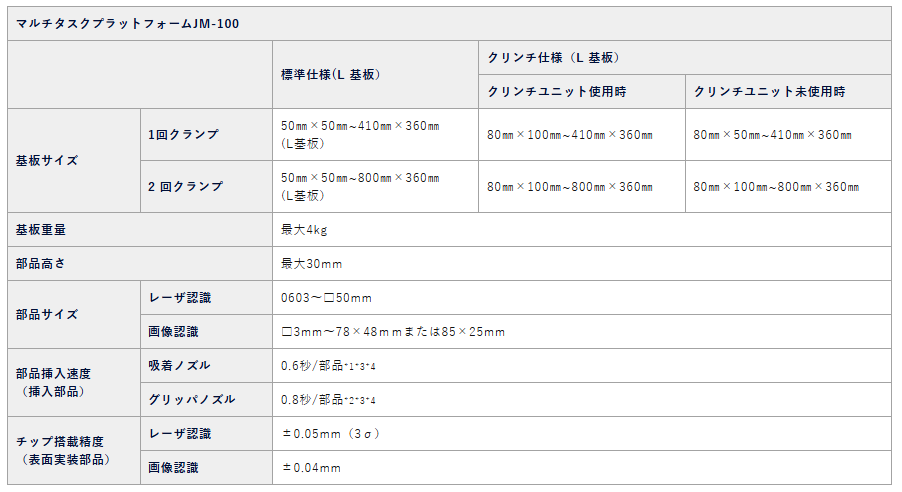

標準仕様(L 基板） クリンチ仕様（L 基板）
クリンチユニット使用時 クリンチユニット未使用時
基板サイズ 1回クランプ 50㎜×50㎜~410㎜×360㎜
(L基板）		 80㎜×100㎜~410㎜×360㎜ 80㎜×50㎜~410㎜×360㎜
2 回クランプ 50㎜×50㎜~800㎜×360㎜
(L基板）		 80㎜×100㎜~800㎜×360㎜ 80㎜×100㎜~800㎜×360㎜
基板重量 最大4kg
部品高さ 最大30mm
部品サイズ レーザ認識 0603～50mm
画像認識 3mm～78×48ｍｍまたは85×25mm
部品挿入速度
（挿入部品） 		吸着ノズル 0.6秒/部品*1*3*4
グリッパノズル 0.8秒/部品*2*3*4
チップ搭載精度
（表面実装部品） 		レーザ認識 ±0.05mm（3σ）
画像認識 ±0.04mm

*1：弊社指定条件
（ 対象部品：アルミ電解コンデンサ（φ8㎜）、供給機：MRF-S×2,　動作条件:2点同時吸着、搭載（ノズル2本使用）
*2：弊社指定条件
（ 対象部品：コネクタ（4ピン）、動作条件:2点順次把持、搭載（ノズル2本使用）
*3：基板搬送、マーク認識時間は含みません。
*4：部品高さ16㎜仕様の場合。

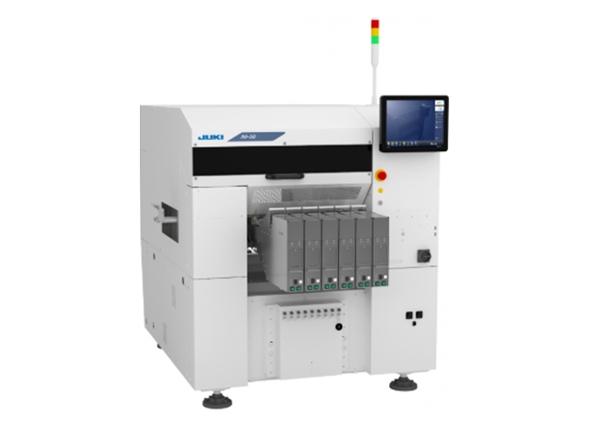

マルチタスクプラットフォーム（JM-50）

多品種少量生産に最適
段取り性、部品対応力に優れた新開発ノズルと供給機により、高い生産性を実現
あらゆる生産形態に対応可能
多数の導入実績による信頼の品質
（製造元：JUKI株式会社）

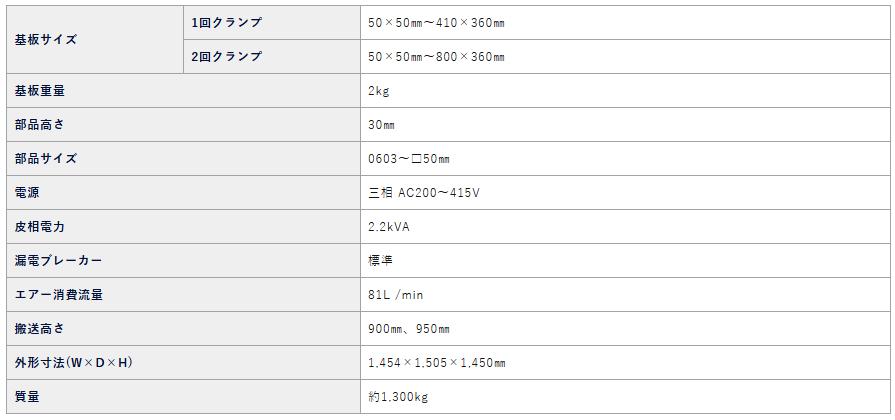

基板サイズ 1回クランプ 50×50㎜～410×360㎜
2回クランプ 50×50㎜～800×360㎜
基板重量 2kg
部品高さ 30㎜
部品サイズ 0603～□50㎜
電源 三相 AC200～415V
皮相電力 2.2kVA
漏電ブレーカー 標準
エアー消費流量 81L /min
搬送高さ 900㎜、950㎜
外形寸法(W×D×H) 1,454×1,505×1,450㎜
質量 約1,300kg

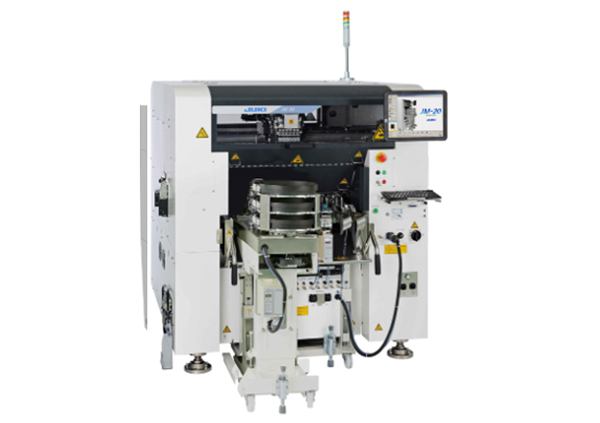

マルチタスクプラットフォーム（JM-20）

確実に部品を挿入するレーザ認識
充実の供給装置（部品に合わせたカスタム対応となります）
リード90度曲げ機能
リード矯正機能
（製造元：JUKI株式会社）

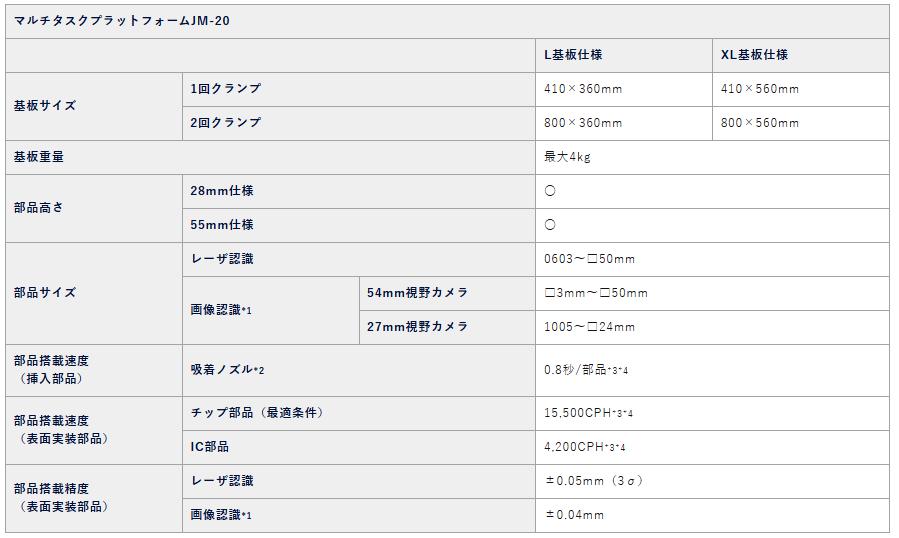

L基板仕様 XL基板仕様
基板サイズ 1回クランプ 410×360mm 410×560mm
2回クランプ 800×360mm 800×560mm
基板重量 最大4kg
部品高さ 28mm仕様 ○
55mm仕様 ○
部品サイズ レーザ認識 0603～50mm
画像認識*1 54mm視野カメラ 3mm～50mm
27mm視野カメラ 1005～24mm
部品搭載速度
（挿入部品） 		吸着ノズル*2 0.8秒/部品*3*4
部品搭載速度
（表面実装部品） 		チップ部品（最適条件） 15,500CPH*3*4
IC部品 4,200CPH*3*4
部品搭載精度
（表面実装部品） 		レーザ認識 ±0.05mm（3σ）
画像認識*1 ±0.04mm

*1 オプションでの対応となります。
*2　弊社指定条件
（対象部品：アルミ電解コンデンサ（φ8mm）、供給機：MRF-S×2　2点同時吸着×3回/サイクル（ノズル6本仕様）、軸速度：部品種「挿入部品」「INS電解コンデンサ（JM-20のみ）」デフォルト値。）
*3　基板搬送、マーク認識時間は含みません。
*4　部品高さ28ｍｍ仕様の場合
