塗布装置

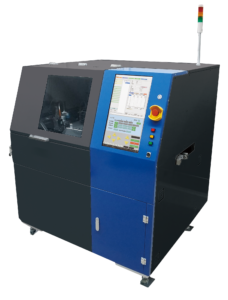

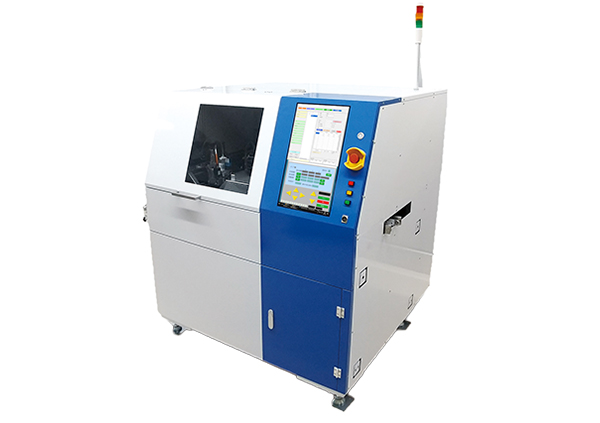

インライン型ソルダーペーストディスペンサー
SD-3325
Mサイズ基板を2枚同時に塗布可能（スループット2倍） ツインエア式ディスペンサによりはんだペースト等の微細塗布が可能 2種類のディスペンサ搭載により、異なる液剤の塗布をデュアルステージで同時に塗布が可能

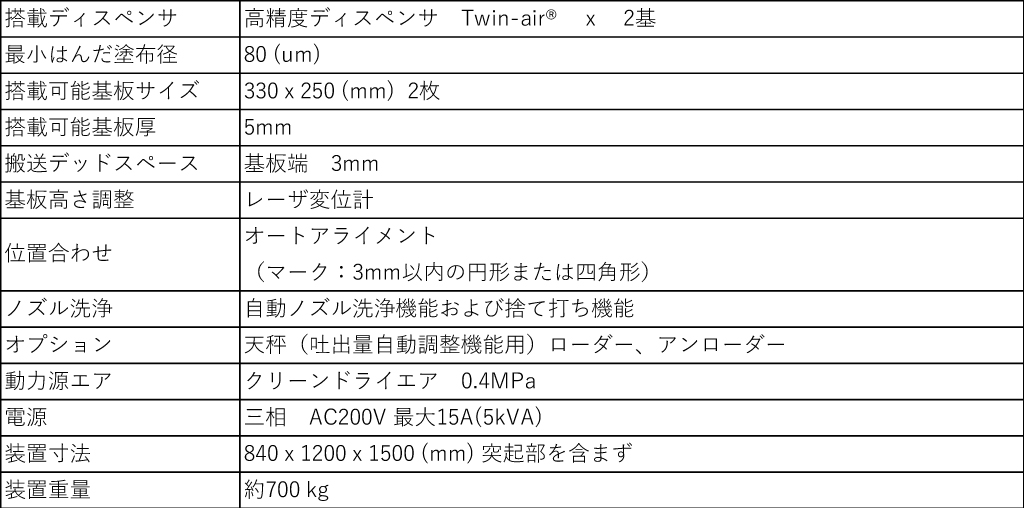

| 搭載ディスペンサ | 高精度ディスペンサ Twin-air® ｘ 2基 |
|---|---|
| 最小はんだ塗布径 | 80 (um) |
| 搭載可能基板サイズ | 330 x 250 (mm) 2枚 |
| 搭載可能基板厚 | 5mm |
| 搬送デッドスペース | 基板端 3mm |
| 基板高さ調整 | レーザ変位計 |
| 位置合わせ | オートアライメント （マーク：3mm以内の円形または四角形） |
| ノズル洗浄 | 自動ノズル洗浄機能および捨て打ち機能 |
| オプション | 天秤（吐出量自動調整機能用）ローダー、アンローダー |
| 動力源エア | クリーンドライエア 0.4MPa |
| 電源 | 三相 AC200V 最大15A(5kVA) |
| 装置寸法 | 840 x 1200 x 1500 (mm) 突起部を含まず |
| 装置重量 | 約700 kg |

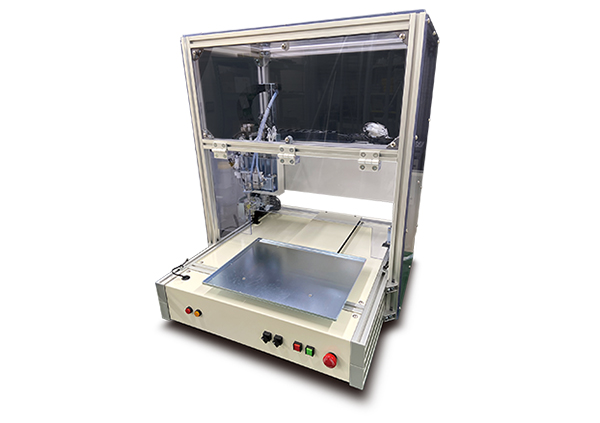

実装基板防湿剤コーティングシステム
JC-3325
実装基板の細かい部分にも自動コーティングが可能 2種類の塗布ヘッドにより、効率的なコーティングが可能 塗布領域以外への飛散がなく、均一な膜厚を形成 専用ソフトウェアでコーティング軌跡データを簡単作成

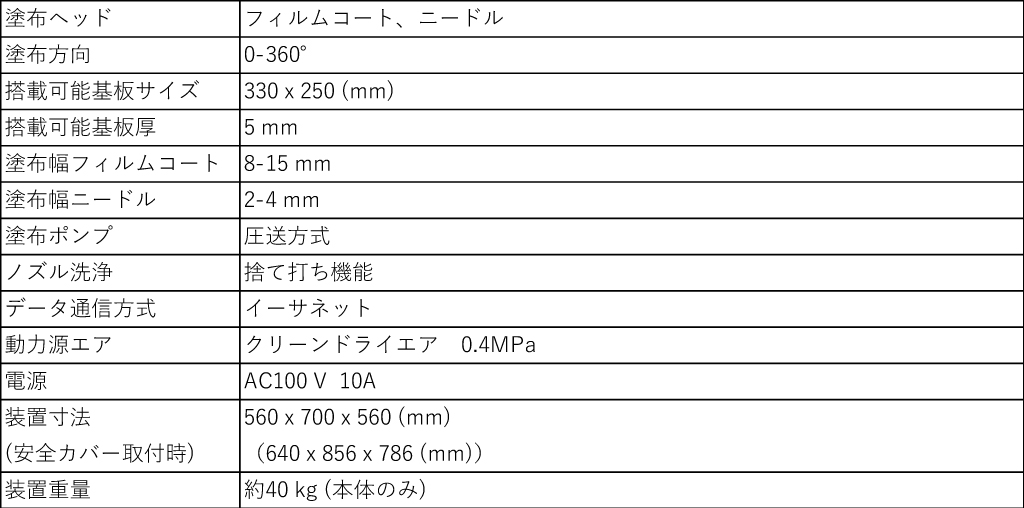

| 塗布ヘッド | フィルムコート、ニードル |
|---|---|
| 塗布方向 | 0-360° |
| 搭載可能基板サイズ | 330 x 250 (mm) |
| 搭載可能基板厚 | 5 mm |
| 塗布幅フィルムコート | 8-15 mm |
| 塗布幅ニードル | 2-4 mm |
| 塗布ポンプ | 圧送方式 |
| ノズル洗浄 | 捨て打ち機能 |
| データ通信方式 | イーサネット |
| 動力源エア | クリーンドライエア 0.4MPa |
| 電源 | AC100 V 10A |
| 装置寸法 (安全カバー取付時) | 560 x 700 x 560 (mm) （640 x 856 x 786 (mm)） |
| 装置重量 | 約40 kg (本体のみ) |
