セレクティブはんだ付けシリーズ 卓上型
ポイント噴流はんだ付けを用いた後付け工程の自動化装置
はんだ付け品質の向上とはんだ不良率低減を実現
人手不足にて手作業はんだ付け工程の置き換えに使用
ULTIMA Series
卓上型セレクティブはんだ付けシリーズ（CEマーク取得）

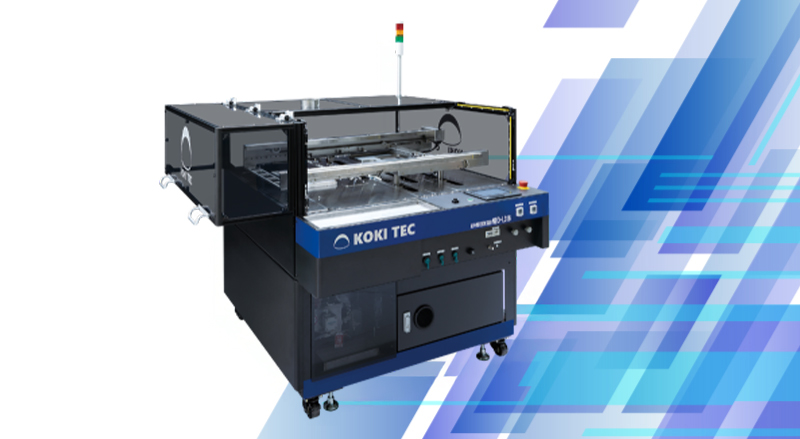

卓上型セレクティブはんだ付け装置『ULTIMA-TRZ（CE）』
ULTIMA-TRZをCE対応し、下記内容をCE標準として搭載
・はんだ不足警報・週間タイマー・レーザー式噴流波高検知機能・はんだ過昇/N2過昇センサ・3灯式シグナルタワー・箱型安全カバー・エリアセンサー
卓上型セレクティブスプレー装置『ULTIMA-SPZ（CE）』
ULTIMA-SPZをCE対応し、下記内容をCE標準として搭載
・基板在席センサー・3灯式シグナルタワー・液流量計・安全カバー
卓上型プリヒータ装置『ULTIMA-PHS（CE）』
ULTIMA-PHS-430AをCE対応

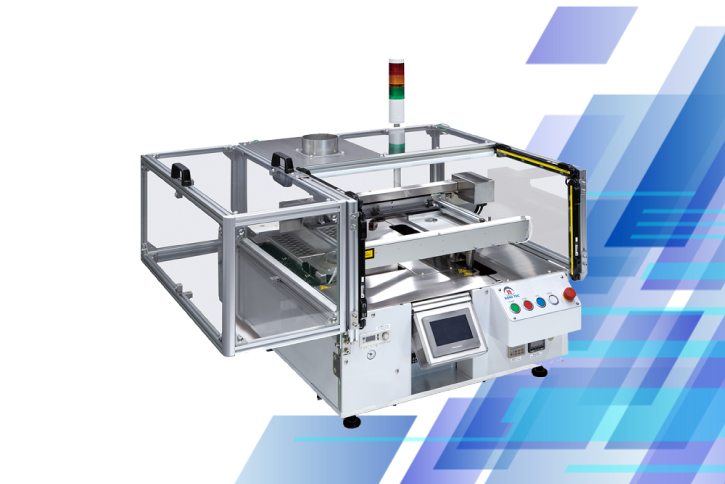

ULTIMA-TRZ
卓上型セレクティブはんだ付け装置 “タクロボ”®
多彩なモードで手はんだ付け、レーザーはんだ付けの品質改善
操作・プログラム作成が簡単で多品種小ロット生産に対応
小型でレイアウトフリー。初期投資に優しい低価格設定

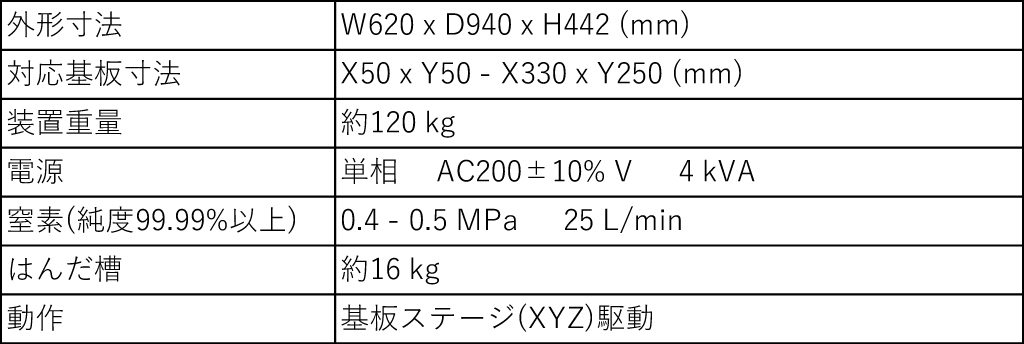

| 外形寸法 | W620 x D940 x H442 (mm) |
|---|---|
| 対応基板寸法 | X50 x Y50 – X330 x Y250 (mm) |
| 装置重量 | 約120 kg |
| 電源 | 単相 AC200±10% V 4 kVA |
| 窒素(純度99.99%以上) | 0.4 – 0.5 MPa 25 L/min |
| はんだ槽 | 約16 kg |
| 動作 | 基板ステージ(XYZ)駆動 |

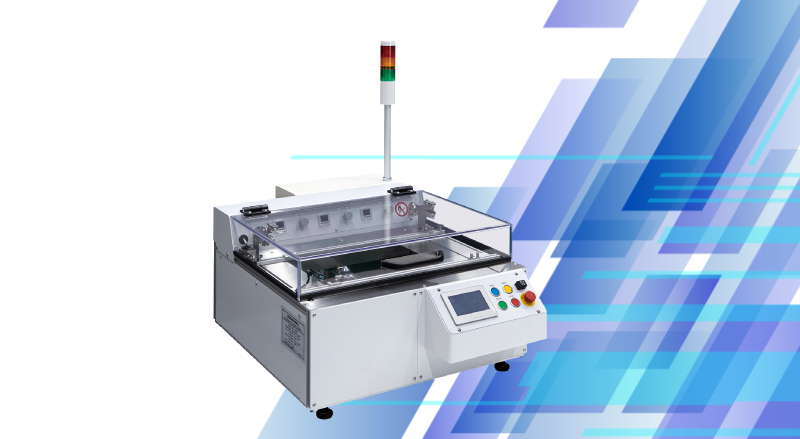

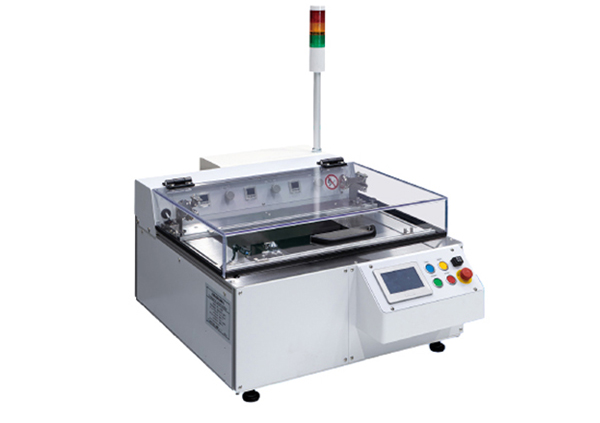

ULTIMA-SPZ
卓上型セレクティブスプレーフラクサ “スプロボ”
最適条件で高効率にフラックス塗布
操作・プログラム作成が簡単で多品種小ロット生産に対応
フラックス塗布方法2流体／ジェット式選択可能
デジタル流量表示にて数値管理が容易
メンテナンス性向上

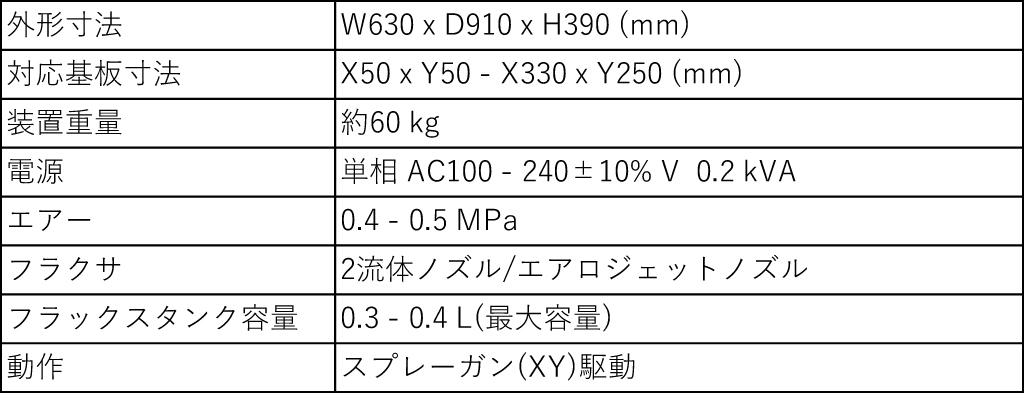

| 外形寸法 | W630 x D910 x H390 (mm) |
|---|---|
| 対応基板寸法 | X50 x Y50 – X330 x Y250 (mm) |
| 装置重量 | 約60 kg |
| 電源 | 単相 AC100 – 240±10% V 0.2 kVA |
| エアー | 0.4 – 0.5 MPa |
| フラクサ | 2流体ノズル/エアロジェットノズル |
| フラックスタンク容量 | 0.3 – 0.4 L(最大容量) |
| 動作 | スプレーガン(XY)駆動 |

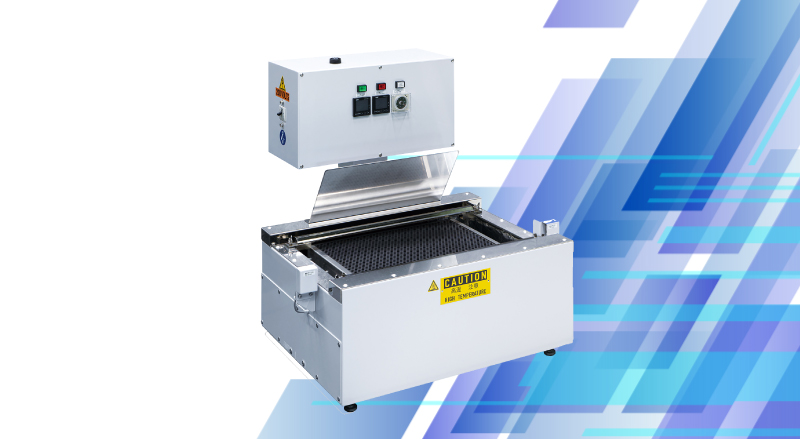

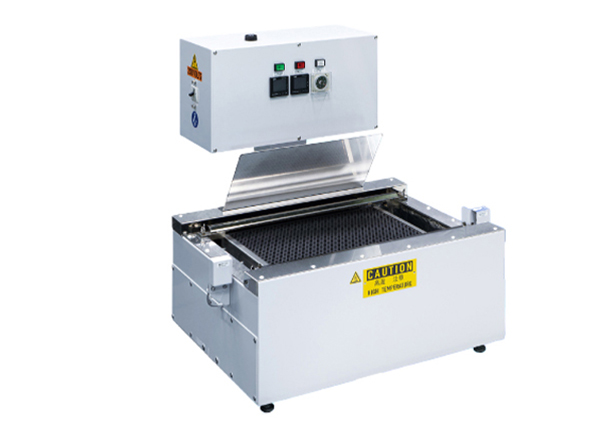

ULTIMA-PHS-430A
卓上型プリヒータ装置
簡単操作
基板温度上昇の補助に使用。
はんだ付け時間短縮及びはんだ上がりの改善

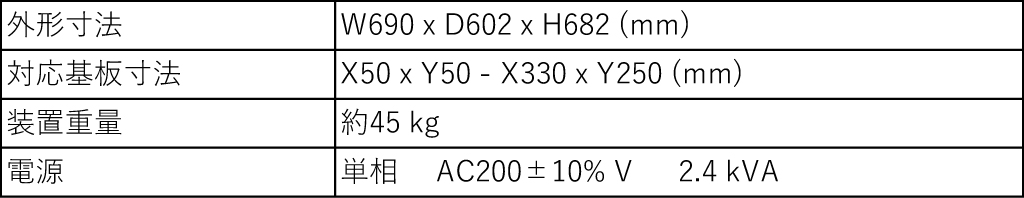

| 外形寸法 | W690 x D602 x H682 (mm) |
|---|---|
| 対応基板寸法 | X50 x Y50 – X330 x Y250 (mm) |
| 装置重量 | 約45 kg |
| 電源 | 単相 AC200±10% V 2.4 kVA |
