セレクティブはんだ付けシリーズ オールインワンタイプ
ポイント噴流はんだ付けを用いた後付け工程の自動化装置
はんだ付け品質の向上とはんだ不良率低減を実現
人手不足にて手作業はんだ付け工程の置き換えに使用

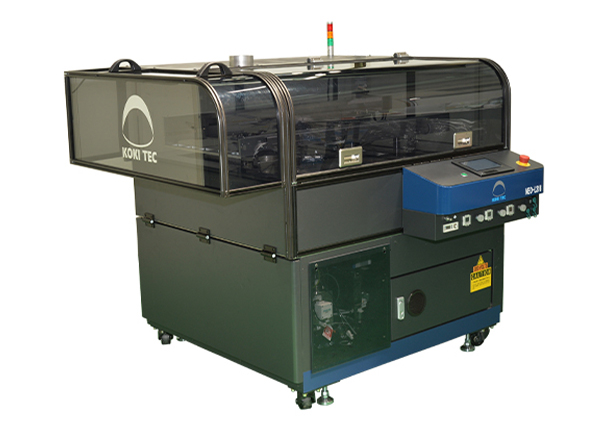

ULTIMA-NEO-L 316
ポイント噴流はんだ付けを用いた後付け工程の自動化装置
基板サイズ380×460(WxL)mmまで対応可能
スプレーフラクサ、ポイントDIP槽を装備したオールインワンタイプ
従来機NEO-Lより小型化し消費電力を10％削減
| 外形寸法 | W1150x D1250 x H848 (mm) |
|---|---|
| 対応基板寸法 | X50 x Y50 – X460 x Y380 (mm) |
| 装置重量 | 約360 kg |
| 電源 | 単相 AC200±10% V 3.6 kVA |
| エアー | 0.4 – 0.5 MPa 50 L/min |
| 窒素(純度99.99%以上) | 0.4 – 0.5 MPa 25 L/min |
| フラクサ | 2流体ノズル/エアロジェットノズル（オプション） |
| フラックスタンク容量 | 0.3 – 0.4 L(最大容量) |
| はんだ槽 | 約16kg |
| 動作 | 基板ステージ(XYZ)駆動 |

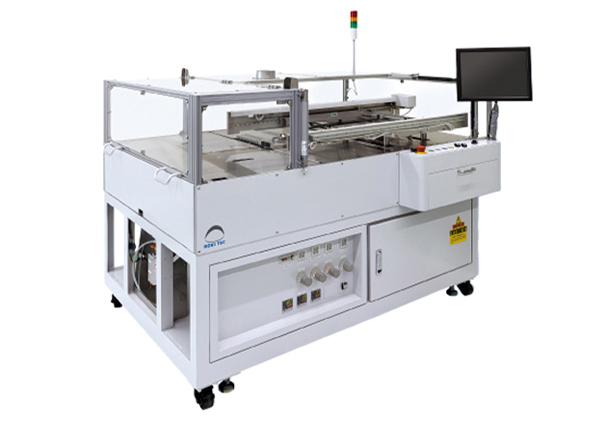

ULTIMA-NEO-L 232
ポイント噴流はんだ付けを用いた後付け工程の自動化装置
基板サイズ380 x 460 (mm)まで対応可能
スプレーフラクサ、ポイントDIP槽を装備したオールインワンタイプ
ティーチングカメラ（オプション）で撮影した基板画像を使用し簡単プログラム作成
| 外形寸法 | W1761 x D1191 x H1331 (mm) |
|---|---|
| 対応基板寸法 | X50 x Y50 – X460 x Y380 (mm) |
| 装置重量 | 約380 kg |
| 電源 | 単相 AC200±10% V 4 kVA |
| エアー | 0.4 – 0.5 MPa 50 L/min |
| 窒素(純度99.99%以上) | 0.4 – 0.5 MPa 25 L/min |
| フラクサ | 2流体ノズル |
| フラックスタンク容量 | 0.3 – 0.4 L(最大容量) |
| はんだ槽 | 約32kg |
| 動作 | 基板ステージ(XYZ)駆動 |
